SONDERWAAGE / SONDERWAAGEN
SPEZIALWAAGE / SPEZIALWAAGEN


IBN, HDW-RS, Hydraulikwaage, Gabelstaplerwaage, Radladerwaage, Frontladerwaage, Düngerstreuerwaage, Laderwaage, Absetzkipperwaage, nicht eichfähig



DOWNLOAD(S)
Prospekt zu dieser Serie

WEEE Herst. Reg.-Nr. DE17900154


PRODUKTBESCHREIBUNG

Einfaches Wiegen direkt am Gabelstapler, Radlader, Frontlader, Traktor und weiteren hydraulischen Hubsystemen.

Mit der HDW-RS haben Sie immer eine Waage an Bord, und verlieren während des gesamten Lade-/Entladevorgangs nie das aktuelle Gewicht aus dem Blick.

Das Wiegesystem ist sowohl für den Einbau an "Einfach wirkende Zylinder" als auch "Doppelt wirkende Zylinder" geeignet.




Das Gewicht wird hierbei über den sich proportional zum Gewicht ändernden Hydraulikdruck im Hubzylinder ermittelt.

Die Formel hierzu lautet:


p: Hydraulikdruck im Hubzylinder, ändert sich proportional der Gewichtsänderung
m: Masse (Gewicht) des zu wiegenden Artikels (variabel)
g: Erdbeschleunigung, ca. 9,810 m/s² (konstant am Betriebsort)
A: Querschnittfläche des Hubzylinders (konstant)


Die MEHRGERÄTE-Funktion (in Version A341) erlaubt bei Rad- und Frontladern den Einsatz von maximal 5 unterschiedlichen Anbaugeräten (z.B. unterschiedliche Schaufeln, Zinken, Palettengabeln, usw.)

Die SUMMEN-Funktion (in Version K354 und A341) ist in der Lage, neben der Anzahl der Ladungen, auch das SUMMEN-Gewicht bis zur 6-stelligen Anzeigengrenze anzuzeigen und ermöglicht so die optimale Beladung von Fahrzeugen.

Die Montage:

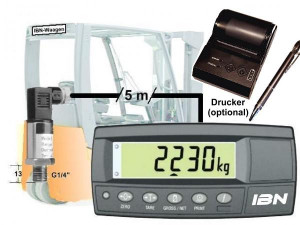

Der Einbau der Waage ist denkbar einfach. Der Drucksensor mit Druckspitzensicherung wird mittels eines T-Hydraulik-Verbindungsstücks zwischen Steuerventil und Hubzylinder des Geräts montiert. Anschließend wird noch der Gewichtsanzeiger mittels eines im Lieferumfang enthaltenen Haltebügels in der Fahrzeugkabine eingebaut und angeschlossen. Nach einer abschließend leicht selbst durchzuführenden Justage (Kalibration) des kompletten Wiegesystems, ist die Waage einsatzbereit.

Einsatz als:
- Gabelstaplerwaage / Staplerwaage
- Elektrohubwagenwaage
- Radladerwaage, Laderwaage
- Frontladerwaage
- Düngerstreuerwaage (Heckhydraulik)
- etc.

Technische Daten:

Technische Daten, Drucksensor:
- Messbereich: 0...300 bar (andere auf Anfrage)
- Überlastgrenze: 150% vom Messbereich
- Berstgrenze: 300% vom Messbereich
- Genauigkeit: 0,25% vom EW
- Nenntemperaturbereich: -20...+80°C
- Schutzart: IP65
- Feuchtigkeit: < 95% rel. Luftfeuchte
- Druckanschluss: G1/4“ Aussengewinde

Technische Daten, Gewichtsanzeiger:
- Anzeige: LCD, 6 stellig, 20 mm hoch, beleuchtet
- Gehäuse: ABS Kunststoff, IP65
- Versorgungsspannung: 7...24 V DC (höhere Spannungen nur mit DC/DC-Wandler, s. Optionen)
- sonstige Versorgungsspannung: Netz-/Batteriebetrieb, kein IP65 (auf Anfrage)
- Temperaturbereich: -10...+50°C
- Feuchtigkeit: < 90%, nicht kondensierend
- Maße: 164x77 mm
- Datenschnittstelle: RS-232 (nur bei K354 und A341)

Funktionen, Gewichtsanzeiger:
- TARA, Nullstellen der Anzeige (in Version: K342, K354 und A341)
- HOLD, zum Einfrieren der Gewichtsanzeige (in Version: K342)
- SUMMEN-Gewicht + Anzahl der Ladungen (in Version: K354 und A341)
- DRUCKEN von Datum+Uhrzeit+Gewicht+Anzahl d. Ladungen+SUMMEN-Gewicht
  (in Version: K354 und A341 in Verbindung mit HDW-DRUCKERSET)

Folgende Wiegebereiche/Teilungen sind lieferbar:
- bis 500 kg Wiegebereich / 1 kg Teilung
- bis 1000 kg Wiegebereich / 2 kg Teilung
- bis 2500 kg Wiegebereich / 5 kg Teilung
- bis 5000 kg Wiegebereich / 10 kg Teilung
- bis 10000 kg Wiegebereich / 20 kg Teilung
- bis 25000 kg Wiegebereich / 50 kg Teilung
- bis 50000 kg Wiegebereich / 100 kg Teilung
- andere Wiegebereiche auf Anfrage

Der tatsächliche von uns voreingestellte Wiegebereich ist von der zulässigen Hublast des Fahrzeugs abhängig und wird mit Ihnen im Vorfeld bzw. im Nachgang der Bestellung geklärt.

Genauigkeit: besser 2% der zulässigen Hublast des Geräts, bei korrekter Anwendung und Justierung.

Lieferumfang:
1 Druckaufnehmer, 0...300 bar (160 oder 400 bar auf Anfrage), G1/4" mit 5m Kabel zur Anzeige
1 Druckspitzensicherung, bis max. 1000 bar, G1/4" Außengewinde
1 Gewichtsanzeiger mit Haltebügel, vorjustiert mit 2 m Stromanschlußkabel (montiert)
1 Bedienungs-, Montage und Kalibrieranleitung

Nicht im Lieferumfang enthalten:
- T-Stück für die Hydraulikleitung zum Hubzylinder


Oder sofort bestellen
Bitte aus diesen 4 Artikelvarianten auswählen:
IBN, HDW-RS, Hydraulikwaage, Staplerwaage, Gabelstaplerwaage, Radladerwaage, Frontladerwaage, Laderwaage, nicht eichfähigPreis
Hydraulikwaage, Staplerwaage, Gabelstaplerwaage, Radladerwaage, Frontladerwaage
Bereiche: 1.000, 2.500, 5.000, 10.000 oder 25.000 kg
Ablesbarkeiten: 2, 5, 10, 20 oder 50 kg
Hydraulikdruck: max. 300 bar
Versorgungsspannung: 7...24 VDC
OHNE Schnittstelle

Art.-Nr.: HDW-RS-K342

695,00 €
(827,05 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage
Hydraulikwaage, Staplerwaage, Gabelstaplerwaage, Radladerwaage, Frontladerwaage
Bereiche: 1.000, 2.500, 5.000, 10.000 oder 25.000 kg
Ablesbarkeiten: 2, 5, 10, 20 oder 50 kg
Hydraulikdruck: max. 300 bar
Versorgungsspannung: 7...24 VDC
mit RS-232 Schnittstelle (für Druckeranschluss)
und SUMME-Funktion

Art.-Nr.: HDW-RS-K354

815,00 €
(969,85 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage
Hydraulikwaage, Staplerwaage, Gabelstaplerwaage, Radladerwaage, Frontladerwaage
Bereiche: 1.000, 2.500, 5.000, 10.000 oder 25.000 kg
Ablesbarkeiten: 2, 5, 10, 20 oder 50 kg
Hydraulikdruck: max. 300 bar
Versorgungsspannung: 7...24 VDC
mit RS-232 Schnittstelle (für Druckeranschluss)
Mit MEHRGERÄTE-Funktion (max. 5 Geräte*)
* z.B. unterschiedliche Schaufeln, Zinken, Palettengabeln, usw.

Art.-Nr.: HDW-RS-A341

995,00 €
(1.184,05 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage
Absetzkipperwaage
mit 2 Drucksensoren, OHNE Druckspitzensicherungen

Bereiche: 5.000, 10.000 oder 25.000 kg
Ablesbarkeiten: 10, 20 oder 50 kg
Hydraulikdruck: max. 300 bar
Versorgungsspannung: 7...24 VDC
OHNE Schnittstelle

Art.-Nr.: HDW-RS-K342-2S

1.035,00 €
(1.231,65 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage



Optionen/Zubehör (bitte gleich mitbestellen):

OLYMPIA, NCP58, Thermo-Bondrucker

OLYMPIA, NCP58, Thermo-Bondrucker
Nur geeignet in Verbindung mit Version K354 oder A341

WEEE Herst. Reg.-Nr. DE72084263
195,00 €
( 232,05 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage
Art.-Nr. NCP58

ABUS, FU7350W, Magnetkontakt

ABUS, FU7350W, Magnetkontakt
Zweck dieses Sensors ist das reproduzierbare Anfahren der Hubhöhe bei Rad- und Frontladern.

WEEE Herst. Reg.-Nr. DE28001718
25,00 €
( 29,75 € inkl. MwSt)

zzgl. Versandkosten
Versand: 1-4 Arbeitstage
Art.-Nr. FU7350W

Rundsteckverbinder mit Schraubverschluss, IP68

Rundsteckverbinder mit Schraubverschluss, IP68
Rundsteckverbinder
Wenn der Sensor mit der Anzeige steckbar verbunden werden soll.
70,00 €
( 83,30 € inkl. MwSt)

zzgl. Versandkosten
Versand: 5-10 Arbeitstage
Art.-Nr. 734779+734618

DC/DC-Spannungswandler mit EMI-Filter

DC/DC-Spannungswandler mit EMI-Filter
Spannungswandler mit EMI-Filter
- Wenn das Fahrzeug eine höhere Spannung als 24V DC hat
Spannungseingänge: bis 144 V DC lieferbar
- Wenn ein EMI-Filter vor das anzuschließende Gerät geschaltet werden muss.
ab 69,00 €
(ab 82,11 € inkl. MwSt)

zzgl. Versandkosten
Versand: Mehr Info
